Hva er en skulderbolt i klasse 12,9?

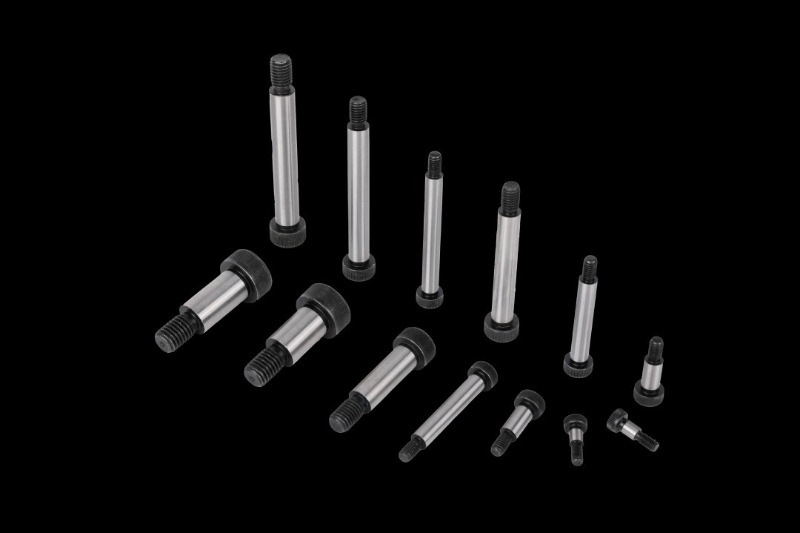

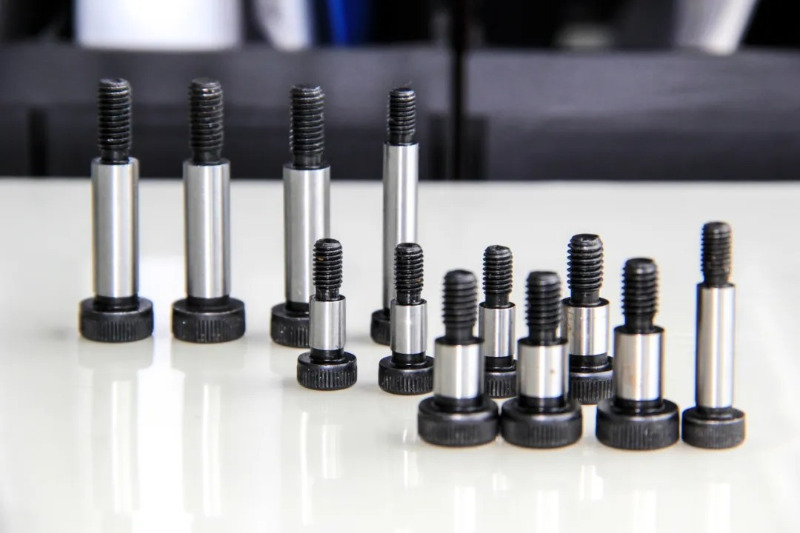

En 12,9 karakter skulderbolt , også kjent som en akselskrue eller innvendig sekskantet skulderbolt, er en høypresisjonsfeste med en jevn skulder og delvis gjenger, spesielt designet for bruk med høy styrke og presisjonsbevegelser.
Funksjoner
Strukturelle egenskaper
12.9-pluggbolten består av tre nøkkeldeler:
Bolthode: Vanligvis designet med interne eller eksterne sekskantede hoder for enkel installasjon og fjerning med høyt dreiemoment.
Glatt skulder: Presisjonsmaskinert for å sikre stabilitet til roterende eller glidende komponenter.
Gjenget ende: Bruker en delvis gjenget design for å sikre et sikkert hold og forbedre bæreevnen.
Nøkkelfunksjoner
Ultra høy styrke: Konstruert med legert stål (som SCM435), med en strekkfasthet ≥1220MPa, noe som sikrer pålitelighet i høybelastningsapplikasjoner.
Presisjonstoleranser: Skulderdiameter, lengde og koaksialitet er strengt kontrollert for å sikre presis posisjonering og glidende tilpasning av mekaniske komponenter.
Slitesterk og slitesterk: Overflatebehandlinger inkluderer bråkjøling, sverting, fosfatering eller nikkelbelegg, som forbedrer slitestyrke og korrosjonsbestandighet.
Høy dreiemomentytelse: I stand til å motstå høye tiltrekkingsmomenter, egnet for tunge maskiner og høydynamiske belastningsmiljøer.
Anvendelser av 12,9 klasse skulderbolter
På grunn av sin høye styrke, presisjonsbearbeiding og bevegelsesadpasningsevne, er 12,9-grads skulderbolten mye brukt i mange bransjer, spesielt i scenarier med høy belastning og høye presisjonskrav.
Maskiner Utstyr
I automatiserte maskiner, presisjonsmaskiner og produksjonslinjeutstyr, brukes skulderbolter for å støtte og skyve komponenter, noe som sikrer jevn drift av utstyret.
Glideskinner og styremekanismer: Sørg for nøyaktigheten av lineær eller roterende bevegelse.
Transmisjonssystemer: Brukes som festebolter for koblingsstenger og lagerseter, reduserer slitasje på bevegelige deler.
Jigger og verktøy: Fiksturer for fast posisjonering og fastspenning, forbedrer produksjonsnøyaktigheten.

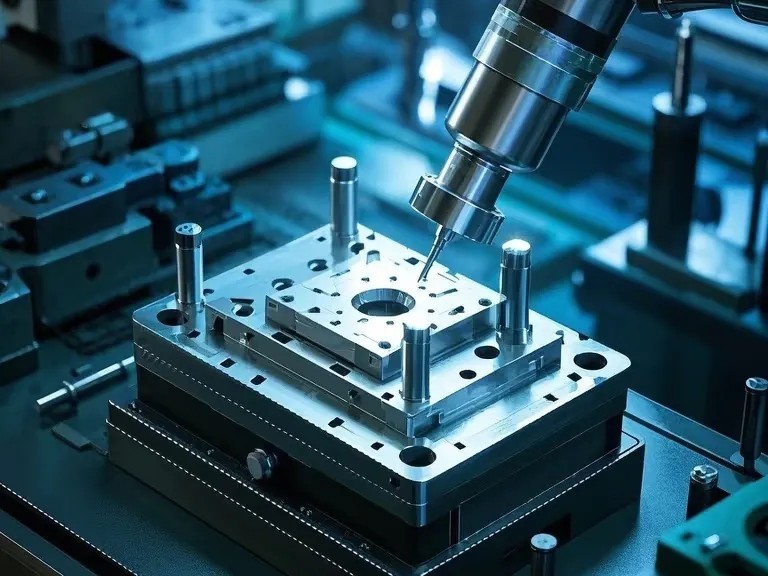

Muggproduksjon
Injeksjonsformer: Brukes til glidere, styreplater og posisjoneringsmekanismer for å sikre jevn åpning og lukking av formen.
Stemplingsmatriser: Brukes til feste av styrestifter og glideanordninger for å forbedre formens levetid og presisjon.

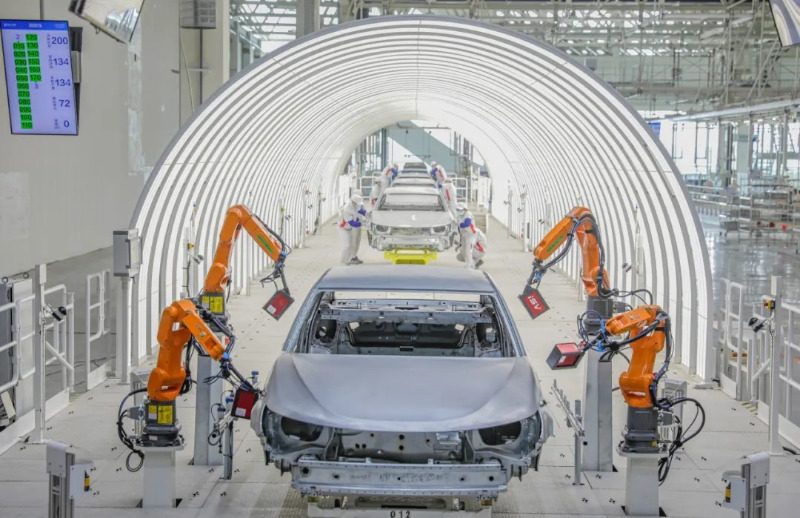

Bilindustri
12,9 klasse skulderbolter er mye brukt i bilproduksjon for motorer, fjæringssystemer og bremsesystemer.
Motorkomponenter: Koble til vippearmer, koblingsstenger og ventilmekanismer, for å sikre stabilitet under høyhastighetsdrift.
Suspensjonssystemer: Bruk støtdempere og kontrollarmkoblinger for å motstå høyfrekvente vibrasjoner og støt.
Bremsesystemer: Brukes i bremsekalipere og glideskinner, og gir motstand mot høye temperaturer og høy belastningskapasitet.

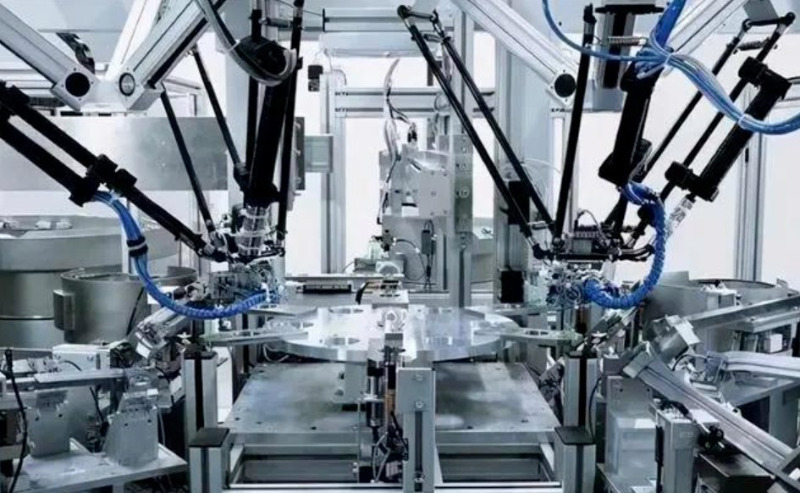

Elektronisk og automasjonsutstyr
Robotledd: Brukes som roterende akser for å sikre presis posisjonering og fleksibel bevegelse av robotarmer.
Automatiserte samlebånd: Brukes til glidere og styreenheter for å forbedre utstyrets stabilitet og presisjon.
Luftfart
Flykontrollsystem: Brukes til å kontrollere rotasjon og tilkobling av kontrollflater, klaffer og andre komponenter.
Satellittrobotarm: Gir et roterende dreiepunkt med høy presisjon, som sikrer stabilitet og pålitelighet.

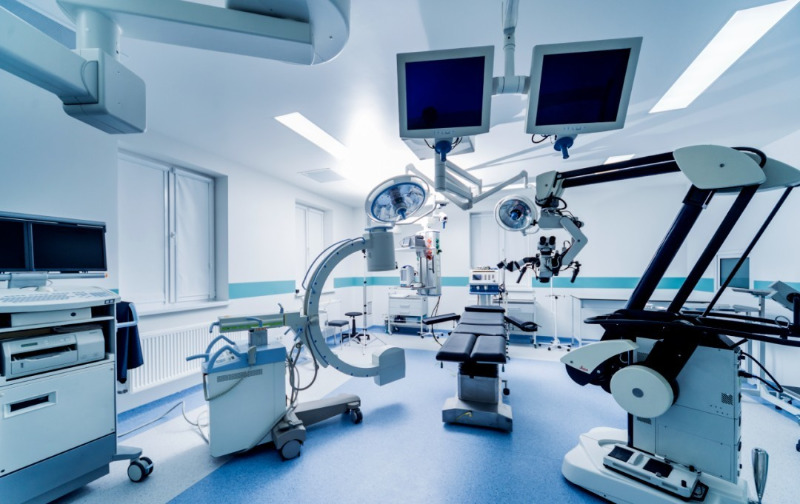

Medisinsk utstyr
Røntgenmaskiner og CT-skannere: Brukes til glideskinner og bevegelige deler for å sikre presis drift av utstyret.
Kirurgiske roboter: Brukes til robotarmledd for å sikre presis kontroll og stabilitet.
Produksjonsprosess for skulderbolt i klasse 12,9
Hovedmaterialer
Vanlige materialer for 12,9 klasse skulderbolter inkluderer:
SCM435 (legert stål): God seighet og tretthetsmotstand, egnet for miljøer med støtbelastning.
Rustfritt stål (304, 316L): Korrosjonsbestandig, men med lavere styrke, mest brukt i mat og medisinsk utstyr.
Produksjonsprosess
1. Materialskjæring: Presisjonsskjæring av høyfaste stålstenger.
2. CNC presisjonsmaskinering: Dreiing av bolthodet, skulderen og den gjengede delen for å sikre strenge toleranser.
3. Trådbearbeiding: Trådrulling for å forbedre styrke og utmattelseslevetid.
4. Varmebehandling: Slokking og herding for å forbedre hardhet og slitestyrke.
5. Overflatebehandling: Galvanisering, sverting og fosfatering for å øke korrosjonsbestandigheten.
6. Kvalitetsinspeksjon: Bruke en koordinatmålemaskin, hardhetstest og momenttest for å sikre høy presisjon og konsistens. Det er etsende, men har lavere styrke, og brukes mest i mat og medisinsk utstyr.
Bransjestandarder
Produksjonen av skulderbolter må være i samsvar med internasjonale standarder for å sikre ytelse og pålitelighet.
ISO 7379: Standard for dimensjoner, materialer og toleranser for metriske skulderbolter.
DIN 923: Tysk standard, mye brukt i det europeiske markedet.
ASME B18.3: Spesifikasjoner for amerikansk standard skulderbolter, gjeldende for det nordamerikanske markedet.
JIS B 1180: Japansk standard, brukt i produksjon av presisjonsmaskiner.
Disse standardene spesifiserer skulderdiameter, lengdetoleranser, gjengespesifikasjoner, strekkstyrke og overflatebehandling for å sikre stabilitet og kompatibilitet til bolter i tøffe miljøer.
Hvordan velge riktig skulderbolt?
Når du velger skulderbolter, må du vurdere følgende faktorer:
Lastekrav: Bestem nødvendig strekkfasthet og utmattelseslevetid.
Skuldermål: Sørg for kompatibilitet med glidende eller roterende komponenter.
Trådspesifikasjon: Velg riktig metrisk eller imperial tråd for utstyret.
Overflatebehandling: Velg et anti-korrosjonsbelegg, for eksempel galvanisering, sverting eller fosfatering.
Skulderbolter i klasse 12.9 er avgjørende i maskineri, bilproduksjon, formproduksjon, automasjon og romfart på grunn av deres høye styrke, presise toleranser og tilpasningsevne til dynamisk bevegelse. Deres strenge produksjonsstandarder og overlegne ytelse gjør dem til et kjerneprodukt i high-end-festemarkedet.
Har du brukt skulderbolter i klasse 12,9 i din bransje? Del gjerne opplevelsen din!
