1. Flat pute

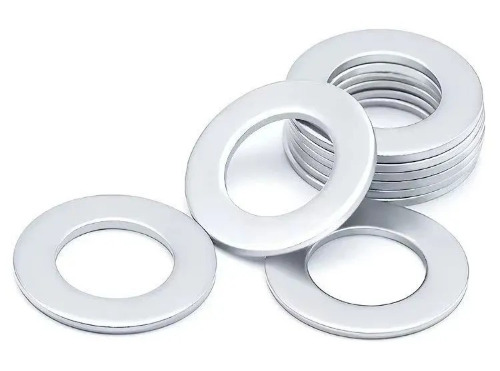

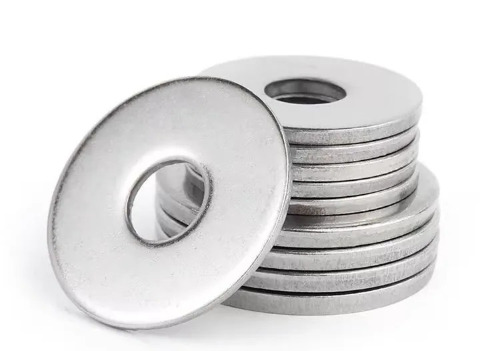

En flat vaskemaskin er en sirkulær metallskive med et hull i midten. Den er vanligvis laget av jernplate, rustfritt stål og andre materialer gjennom en stemplingsprosess. Formen ligner på en flat ring.
Hva er en flat vaskemaskin?

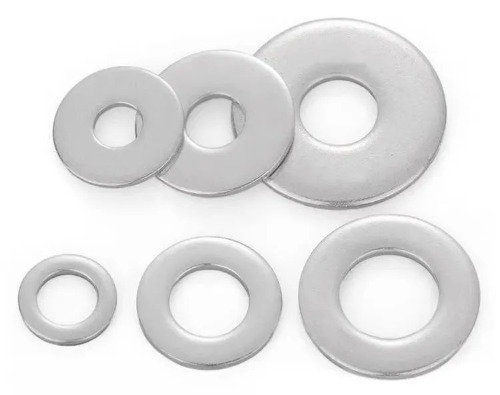

Flatskiver, også kjent som flate skiver, er vanlige mekaniske deler som hovedsakelig brukes til å gi en flat kontaktflate mellom festemidler som bolter og muttere og kontakter. Flate skiver er vanligvis stemplet fra metallmaterialer og er sirkulære i form med et hull i midten. Størrelsen og spesifikasjonene til hullet kan tilpasses etter spesifikke behov.
Hovedfunksjonen til flate skiver
Øk kontaktområdet
En av hovedfunksjonene til flate skiver er å effektivt redusere slitasje og skade ved å øke kontaktområdet mellom skruen og maskinen. Når det ikke er noen flat vaskemaskin, kan kontaktflaten mellom skruen og maskinen være konsentrert på et lite punkt, noe som forårsaker stort trykk, noe som direkte vil påvirke levetiden til utstyret over tid. Flatskiver beskytter nøkkeldelene på utstyret ved å øke dette kontaktområdet.
Spred trykk
Flatskiver brukes hovedsakelig til å redusere trykket. Når den aksiale kraften til å stramme noen deler er stor, er det lett å presse skivene inn i en skiveform. På dette tidspunktet kan materialet endres, og hardheten kan økes for å løse problemet. Flatskiver kan effektivt spre trykk og unngå skader forårsaket av for høyt lokalt trykk.
Forhindre skade
Flate skiver kan eliminere skaden som fjærskiver kan forårsake på overflaten av maskinen når du fjerner skruer. Når du bruker, må en fjærskive og en flat vaskemaskin brukes, den flate skiven er ved siden av maskinens overflate, og fjærskiven er mellom den flate skiven og mutteren. Dette kan beskytte overflaten på maskinen mot skader ved fjærvaskeren.
Bruk i kombinasjon

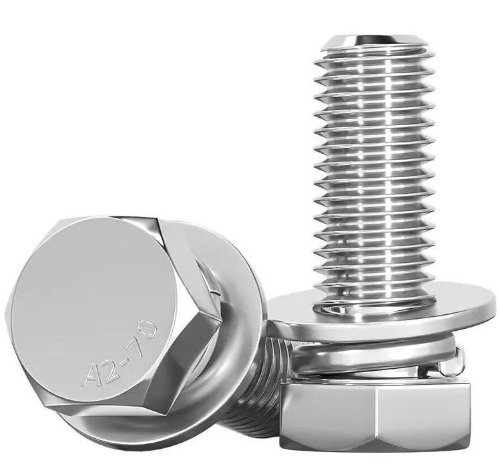

Flate skiver brukes vanligvis i kombinasjon med fjærvasker for å oppnå den beste strammingseffekten. Den flate vaskemaskinen passer til maskinoverflaten, mens fjærskiven er plassert mellom den flate skiven og mutteren. Denne kombinasjonen kan bedre fordele trykket og dermed gi bedre beskyttelse.
Flatpute -applikasjonsscenarier
Vanlig boltforbindelse
I vanlige mekaniske deler tilkobling kan flate skiver øke kontaktområdet mellom bolter, muttere og tilkoblede deler, spre trykk, redusere lokalt trykk og forhindre skade på overflaten på tilkoblede deler. For eksempel, i møbelproduksjon, kan flate skiver brukes til å fikse bordben for å sikre at bordet er stabilt og ikke rister; I elektrisk utstyr kan flate skiver brukes til å beskytte kretskort for å forhindre skader forårsaket av vibrasjoner.
Ofte demontert boltforbindelse
Når bolter må demonteres ofte, kan bruk av flate skiver forenkle demonteringsprosessen og beskytte overflaten til de tilkoblede delene. For eksempel kan inspeksjonsportene til noe utstyr, tilkoblingsboltene til bevegelige deler osv.
Kompensasjon for bolthullavvik
I noen tilfeller, for å gjøre bolthullene mellom de to koblingsdelene nøyaktig samsvarer, kan det være nødvendig å øke diameteren på hullet for å kompensere for posisjonsavviket. Når bolthullet overstiger standardstørrelsen, kan du vurdere å bruke en flat vaskemaskin. I tillegg, for å lette installasjon og justering, er bolthullet noen ganger designet som et langt hull slik at installasjonsposisjonen til arbeidsstykket kan justeres innen et visst område. I dette tilfellet kan det være nødvendig å bruke en tyknet flatvask eller en spesiell vaskemaskin.
Reduser trykkspenningen på den trykkbærende overflaten
Når boltstyrken er høy og trykkspenningen til de tilkoblede delene er lav, kan flate skiver bidra til å redusere trykkspenningen på den trykkbærende overflaten. For eksempel, når noen høye styrkebolter brukes med tilkoblede deler laget av mykere materialer, kan flate skiver jevnt fordele trykket på boltene til overflaten av de tilkoblede delene, og forhindre at de tilkoblede delene blir deformert eller skadet på grunn av overdreven lokalt trykk.
Vanlige materialer av flate skiver

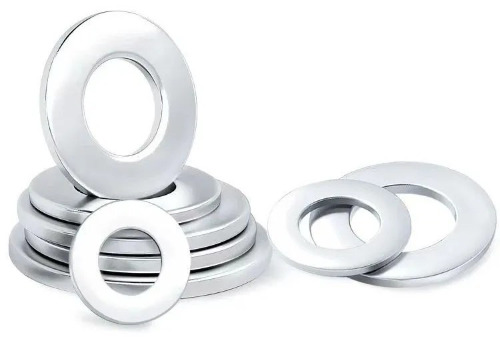

Karbonstålmateriale
For flate skiver er de mest brukte karbonstålmaterialene: ST12, ST13, Q235, Q215, Q195, etc. De er alle egnet for 100 HV-nivå flate skiver (merk: 100HV refererer til overflatens hardhet på skiverne); 08f, 08ai, 10, 10f, etc. er egnet for flate skiver med en overflatehardhet på omtrent 110HV; 45, 50, 60, 70 stål eller 65mn stål er egnet for flate skiver med en overflatehardhet på 200HV eller til og med 300HV.
Rustfritt stålmateriale
De mer vanlige er 304, 304 (18 - 8), 316, 316L, etc. Fordelene med rustfritt stål er korrosjonsmotstand, rustmotstand, høy presisjon, glatt overflate uten burr, god seighet, ikke lett å bryte, etc., men prisen er relativt dyr.

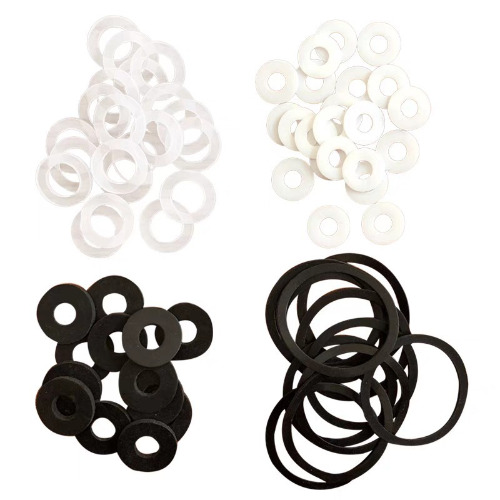

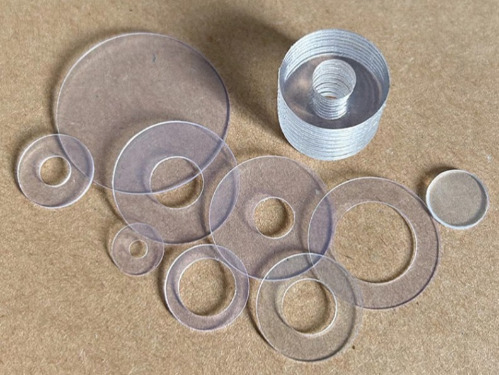

Plastmateriale
Vanlige plastmaterialer inkluderer PA66, PA66 30% glassfiber, PA66 50% glassfiber, PC, PP, PPS, PVC, PVDF, etc. Plastiske flatskiver er ikke bare lave produksjonskostnader, men har også isolasjonsegenskaper. I noen spesielle anledninger kan de spille en rolle og effekt som karbonstål og rustfritt stål ikke kan erstatte.

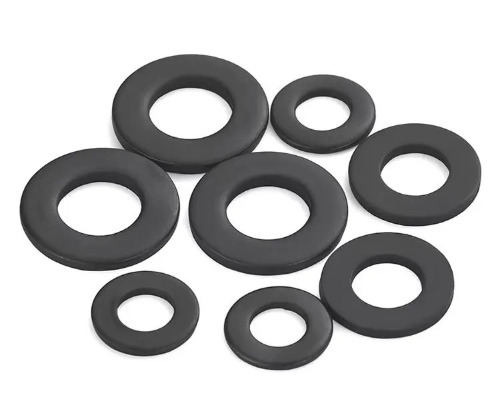

Gummimateriale
Slik som nitrilgummi, fluorubber, kloroprengummi, styren-butadiengummi, EPDM-gummi, etc. Flate pads av denne typen materiale har god mykhet og er egnet for miljø og middels trykkmiljøer. Noen materialer har visse syre- og alkaliske motstand og aldringsmotstand.
Andre materialer

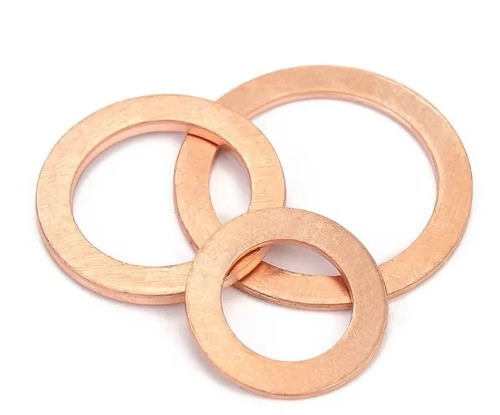

Noen produsenter kan også tilby flate pads laget av kobber, aluminium og annet materiale. For eksempel har kobberputer god termisk ledningsevne og korrosjonsmotstand, lav friksjonskoeffisient, og brukes ofte i anledninger med høy temperatur og høye trykk.
2. Forekomster for bruk
Installasjonsspesifikasjoner: Forsikre deg om at den flate pakningen passer tett med kontaktflaten for å unngå vippe eller feiljustering som påvirker tetningseffekten.
miljø tilpasning: Rustfritt stål er å foretrekke i fuktige eller etsende miljøer, og det bør oppmerksomhets oppmerksomhet til forsegling og bevaring for å forlenge levetiden.
Regelær inspeksjon: Etter langvarig bruk er det nødvendig å sjekke om pakningen er deformert eller skadet, og erstatte den i tide for å opprettholde påliteligheten til forbindelsen.
Gjennom rimelig valg og standardisert bruk kan flate pakninger forbedre stabiliteten og sikkerheten til mekaniske forbindelser betydelig
Oppsummert er flate pakninger en viktig mekanisk komponent, hovedsakelig brukt for å beskytte overflaten på kontakten, øke kontaktområdet og forhindre at festene løsner. Når du velger og bruker flate pakninger, bør deres materiale, størrelse og bruk bestemmes i henhold til spesifikke ingeniørkrav og applikasjonsscenarier.
